客戶(hù)名稱(chēng)：某公司
試樣名稱(chēng)：金屬材料室溫拉伸試驗(yàn)方法
執(zhí)行標(biāo)準(zhǔn)：GB/T228-2002
試樣數(shù)量：3種共11根試樣
設(shè)       備：10T電子拉力試驗(yàn)機(jī)、引伸計(jì)（10/20變形為10mm，標(biāo)距為20mm）；

試驗(yàn)方案：
1.先用上夾具夾試樣的上端，軟件清零；
2.夾緊夾具，力值回零；
3.夾緊引伸計(jì)，軟件清零；
4.運(yùn)行，真到試樣斷裂；

試驗(yàn)報(bào)告：最大力、屈服強(qiáng)度、抗拉強(qiáng)度、伸長(zhǎng)率、斷后伸長(zhǎng)率；

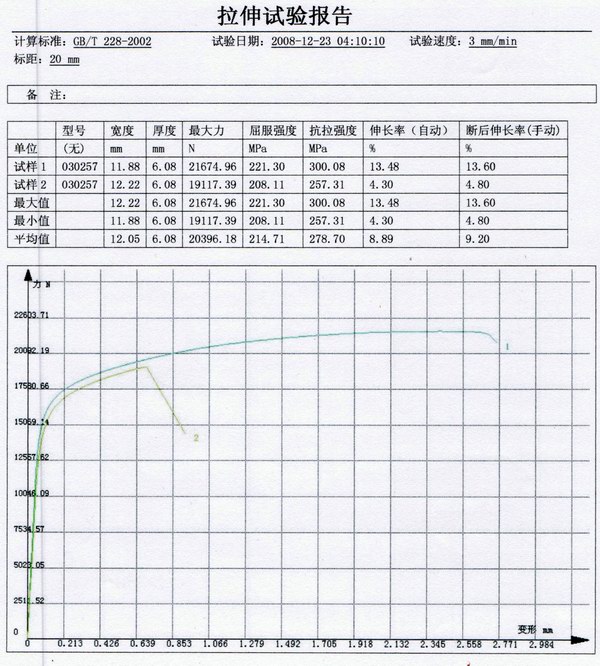

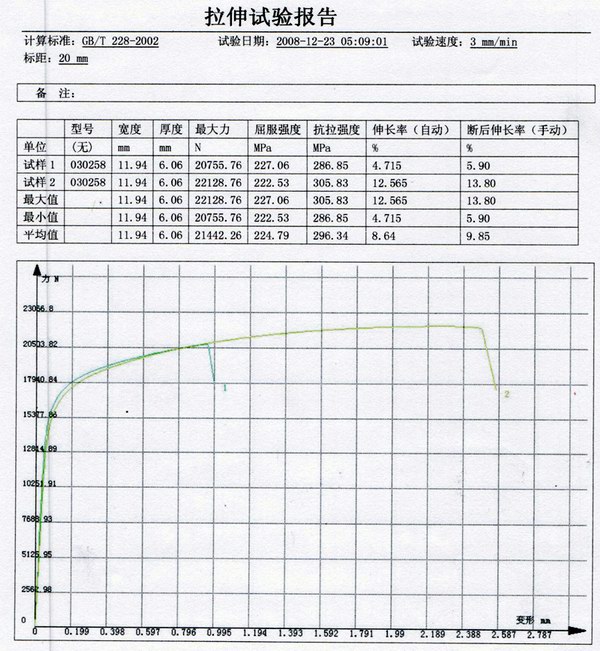

試驗(yàn)報(bào)告及特征曲線(xiàn)圖：

GB/T228-2002標(biāo)準(zhǔn)的適用范圍

標(biāo)準(zhǔn)適用于金屬材料（包括黑色和有色金屬材料，但不包括金屬構(gòu)件和零件）室溫拉伸性能的測(cè)定，試樣或產(chǎn)品的橫截面尺寸≮0.1mm。對(duì)于小橫截面尺寸的金屬產(chǎn)品，例如金屬箔、超細(xì)絲和毛細(xì)管等的拉伸試驗(yàn)需要雙方協(xié)議。

其原因在于：①橫截面小的產(chǎn)品，按照標(biāo)準(zhǔn)中建議的量具分辨力要求不能滿(mǎn)足附錄A和附錄C規(guī)定橫截面測(cè)定準(zhǔn)確度在±1%和±2%以?xún)?nèi)的要求。

②試樣標(biāo)距采用常規(guī)的劃細(xì)線(xiàn)、打小沖點(diǎn)等方法進(jìn)行標(biāo)記不可行。

③常用的引伸計(jì)不適用于此類(lèi)型產(chǎn)品試樣的試驗(yàn)。試樣的夾持方法需要特殊夾頭等。

室溫的溫度范圍

標(biāo)準(zhǔn)中規(guī)定室溫的溫度范圍為10-35℃，超出這一范圍不屬于室溫。對(duì)于材料在這一溫度范圍內(nèi)性能對(duì)溫度敏感而采用更嚴(yán)格的溫度范圍試驗(yàn)時(shí)，應(yīng)采用23±5℃的控制溫度。上述10-35℃的溫度范圍實(shí)質(zhì)是指容許的試樣溫度范圍，只要試樣的溫度是在這規(guī)定的室溫范圍內(nèi)便符合標(biāo)準(zhǔn)要求。

標(biāo)準(zhǔn)中的引用標(biāo)準(zhǔn)

標(biāo)準(zhǔn)中的第二章引用了6個(gè)國(guó)家標(biāo)準(zhǔn)，即：
GB/T2975-1998鋼及鋼產(chǎn)品 力學(xué)性能試驗(yàn)取樣位置和試樣制備（eqv ISO377：1997）
GB/T8170-1987數(shù)值修約規(guī)則
GB/T12160-2002單軸試驗(yàn)用引伸計(jì)的標(biāo)定（idt ISO9513：1999）
GB/T16825-1997拉力試驗(yàn)機(jī)的實(shí)驗(yàn)（idt ISO7500—1：1986）
GB/T17600.1—1998鋼的伸長(zhǎng)率換算 第1部分：碳素鋼和低合金鋼（eqv ISO2566—1：1984）
GB/T17600.2—1998鋼的伸長(zhǎng)率換算 第2部分：奧氏體鋼（eqv ISO2566—2：1984）

標(biāo)準(zhǔn)中通過(guò)注日期引用的這6個(gè)國(guó)家標(biāo)準(zhǔn)是構(gòu)成GB/T228—2002標(biāo)準(zhǔn)本身不可缺少的部分，應(yīng)遵照被引用的6個(gè)標(biāo)準(zhǔn)中的相關(guān)規(guī)定和要求，其中被引用的5個(gè)標(biāo)準(zhǔn)分別等同和等效相應(yīng)的國(guó)際標(biāo)準(zhǔn)。目前，GB/T8170—1987《數(shù)值修約規(guī)則》還沒(méi)有相對(duì)應(yīng)的國(guó)際標(biāo)準(zhǔn)。
